# UV-K5 V3 模拟器
在 PC 上运行泉盛 UV-K5 V3 / UV-K1 固件。这台电台用的是普冉 PY32F071（Cortex-M0+），
QEMU 没有对应的机器模型，所以这里加了一个。
固件约五秒进入主循环，LCD 内容可读，键盘能驱动菜单。哪些建了模、哪些没有，见
[还原程度](#还原程度)。
*English: [README.md](README.md) · 本文档与英文版内容对应，改动请同步两份。*
| 主界面 | 菜单 | 按键导航后 |
| --- | --- | --- |
|  |  |  |

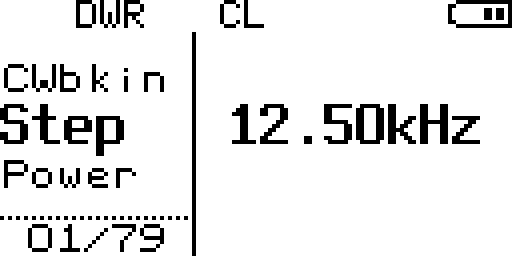

这是真实截图，不是效果图：`tools/screenshot.py` 从 guest 内存里读出固件的
`gFrameBuffer` 再渲染，所以这些就是 LCD 驱动实际写下的像素。从左到右依次是双守候主界面、
用 `key.py MENU` 打开的菜单（第 01/79 项 Step）、以及 `key.py DOWN DOWN` 之后的 03/79。
## 它用来做什么
改一行固件就要重新烧进电台验证，太慢；而且有些 bug 从外面根本看不见。举个真实例子：
CW 宏录制看起来毫无反应，原因在三层之下 —— keyer 被一个后续调用拆掉了，那个调用从错误的
VFO 重算了状态。在真机上你只看到"什么都没发生"，在这里可以直接读那些变量。
它**不做**的事是复现电台行为。它复现固件**下达了什么命令** —— 频率、功率档位、什么时刻键控 ——
而不是模拟结果。键控包络、杂散发射、灵敏度都需要真机加频谱仪。这不是以后能补上的缺口：
收发芯片没有公开 datasheet，它的驱动是唯一可得的规格。
## 还原程度
| 项目 | 状态 |
| --- | --- |
| 启动到主循环 | 可用，约 5 秒 |
| LCD 内容 | 可用，经 `tools/screenshot.py` |
| 显示对比度 / 反显 | 面板级设置，从控制器读取；反显还会改变渲染出的画面 |
| SPI flash、设置、校准数据 | 可用，且断电保留 |
| 频率输入 | 可用，按波段分别存储并保留 |
| 键盘与菜单导航 | 可用，含从省电模式唤醒 |
| 串口输出（固件日志） | 可用，出现在网页日志里 |
| 串口输入、CPS 编程协议 | 可用，`-serial` 接任意字符设备 |
| BK4819 寄存器接口 | 可用，RSSI 和状态可读 |
| S 表 | 可用，经监听模式（SIDE1） |
| 信号强度 | 取决于调谐位置：虚拟电台 vs 噪底 |
| PTT 与发射 | 可用；TX 标识、计时器、话筒电平条 |
| 喇叭 / 麦克风音频 | **不存在可建模的采样**，见[音频](#音频) |
| `millis()` / TIM2 | 可用；按接近实际时间的速率递增 |
| 时序精度 | **故意是错的**，见[时序](#时序) |
| 模拟量射频行为 | **没建模，也永远不会有**，见 [AGENTS.md](AGENTS.md#the-bk4819-and-where-modelling-it-stops) |
短按 `tools/key.py MENU` 打开菜单，UP/DOWN 在其中移动，MENU 进入子菜单，直接输入菜单编号
可以跳到那一项。按键时长决定短按还是长按，而固件把这两者当成不同事件 —— 见[时序](#时序)。
**按键时长是最需要拿准的东西。** 按住 400 ms 以上算**长按**，处理函数的反应完全不同：
`MAIN_Key_MENU` 在短按松手时打开菜单，走长按路径则什么都不做。所以如果某个键像是被忽略了，
应该**缩短**按压时间而不是延长。从省电模式唤醒不需要任何特殊操作 —— 一次 200 ms 的按压
既能唤醒电台也能打开菜单，空闲 45 秒后实测有效。
`tools/keypad_test.py` 会在一个临时 QEMU 实例上验证以上全部。它之所以存在，是因为键盘有一个
很不直观的陷阱：键盘模型的 `row_out` 数组**必须保持 `volatile`**，否则 GCC 在 -O2 下会证明
那些线路始终为 NULL，从而删掉所有对 `keypad_update_rows()` 的调用 —— 结果是没有任何行被驱动，
按键静默失效。改动那部分代码后请跑这个测试；`AGENTS.md` 里有目标代码层面的证据。
## 目录结构
qemu/ 需要复制进 QEMU 源码树的文件
py32f071.c SoC 与机器定义（主要工作量在这里）
armv7m_systick.*.patched 加了 poll-boost 属性的 SysTick
assets/ flash.img，以及作为参考副本的 pristine/
calibration.bin 从真机导出的 512 字节校准数据
deploy/ HTTPS 前端用的 nginx vhost
docs/reverse-proxy.md https://k6v3.mckero.dn42/ 是怎么提供服务的
*.zh-CN.md 中文翻译，与英文版同步维护
docs/screenshots/ 本 README 用到的 LCD 截图
tools/ 运行、截图、注入按键、探查状态
bin2elf.py 把发行版 .bin 包成 QEMU 能当内核加载的 ELF
make_flash.py 生成 assets/flash.img；--blob 可把额外数据（中文版
需要的字体包）放到指定偏移
keypad_test.py 键盘回归测试，自己启动实例
test_flash_persist.py flash 写入能跨断电保留
test_freq_entry.py 输入的频率生效并保留
test_serial_rx.py 固件会响应编程命令
test_bk4819.py BK4819 寄存器接口，RSSI 不再恒为零
test_bk4819_readback.sh 寄存器读回的位对齐正确
test_smeter.py 监听时 S 表能读到信号
test_ptt.py PTT 能键控电台并干净释放
test_scan.py 繁忙频段不会卡死扫描
test_audio_path.py 固件想出声时功放会打开
test_battery.py 电量与低电告警跟随 ADC
test_millis.py millis() 会递增，超时才可能到期
test_spectrum.py RSSI 取决于调谐位置，不是常数
check_docs.py 文档的断言是否仍与代码一致
run_tests.sh 跑上面全部，先检查构建
test_run_tests.sh 验证 runner 真的能发现失败
lib_kill_emulator.sh 只杀模拟器的清理逻辑
webui.py 网页远控：实时 LCD 加可点击键盘
dn42_firewall.sh 把网页端口限制到 DN42 来源
restore_flash.sh 把 flash 镜像回滚到初始状态
uvk5_qmp.py QMP 客户端
uvk5_lcd.py 帧缓冲解码、PNG 编码、抓帧
uvk5_keys.py 键盘模型接受的按键名
uvk5_logs.py 共享日志缓冲，含客户端 IP 归属
uvk5_stream.py /stream 背后的抓帧泵
uvk5_supervisor.py 启动、停止、以及故障后恢复模拟器进程
test_kill_emulator.sh 清理逻辑绝不会杀掉无关进程
uvk5_elf.sh 探针脚本从哪里找固件（环境变量，然后本仓库）
（另有一批临时探针脚本 —— scan_trace.sh、gpio_watch.py 等 ——
留着是因为随手就能用，不是因为它们打磨过）
harness/, stubs/, shim/, tests/ CW 时序链的宿主机构建（阶段 A）
### 在别的机器上跑：CI 与容器
`.github/workflows/unit.yml` 会安装 `requirements-dev.txt`（flask）并跑 `tools/run_tests.sh -q`：即
`test_uvk5_*.py` 单元测试加上 `check_docs.py`，它们不需要模拟器、不需要固件、也不需要
编译 QEMU。这条路才是让套件在**别人的机器**上保持诚实的东西——在它出现之前，runner 的默认
路径是作者本人的，新克隆不先改文件就什么也跑不了。
`Dockerfile` 构建同样的工具环境；若把 QEMU 源码树挂进去，还能跑模拟器测试（因为
`tools/setup_qemu.sh` 是给已有源码树打补丁，而不是下载一份）：
docker build -t uvk5 . && docker run --rm uvk5 # 单元测试
docker run --rm -v /path/to/qemu-7.2:/qemu-7.2 -e QEMU_SRC=/qemu-7.2 uvk5 \
bash -lc 'bash tools/setup_qemu.sh && bash tools/run_tests.sh'
`check_docs.py` 里的 `file:line` 检查需要固件源码，而它不在本仓库里。没有它时检查器会**跳过**
那部分并明确说明；把 `UVK5_FW_DIR` 指向一份源码树即可让它生效。
## 仓库里没有什么
有两类东西是刻意不放的，也都不应该提交：
- **固件**：发行镜像、汉化/改版构建、引导 dump 都属于它们的作者，不属于这个项目。
需要时用 `tools/fetch_firmware.py` 从上游归档取一份到 `assets/firmware/`，该目录已被忽略。
- **任何从真电台读出来的数据**：`work/data.bin` 是一份 EEPROM dump——别人机器上的设置与校准。
它不是构建产物。它现在已被忽略，测试改用 `assets/pristine/` 自己拼 flash 镜像。
`assets/pristine/flash-pristine.img.gz` 与 `assets/calibration.bin` 是会随仓库分发的：它们是
一对 2 KB 的**合成**数据，由 `tools/make_flash.py` 拼成 flash 镜像，不是电台里的数据。
`work/` 里其余都是临时产物——镜像、日志、抓取结果。里面那四个脚本是**刻意跟踪**的，因为它们
记录了这台机器怎么驱动；其他内容一律忽略。
**如果这些东西已经在历史里了，现在删掉并不够。** 对象仍然可达，所以要把仓库公开就得先清理历史
（`git filter-repo`）或另起一个仓库。推送前先查一下：
git log --stat -- work/data.bin assets/firmware
## 快速开始
从克隆到网页上跑起电台，大约五分钟。
# 1. 把机器模型打进 QEMU 7.2 源码树并编译。手工做法是拷三个文件、改 Kconfig 与
# meson.build、再 configure 和 ninja；这个脚本就是那几步（下面"构建"一节有说明）。
QEMU_SRC=~/src/qemu-7.2 bash tools/setup_qemu.sh
# 2. 拿一份可运行的固件。仓库不再分发固件——这个工具会从上游项目的归档里取一份到
# assets/firmware/，并打印它的哈希。
python3 tools/fetch_firmware.py
# 3. 固件保存设置所依赖的外部 flash 镜像。
python3 tools/make_flash.py
# 4. 跑起来。
python3 tools/webui.py --qemu ~/src/qemu-7.2/build/qemu-system-arm \
--elf assets/firmware/f4hwn.fieldops.v6.0.0.bin # 然后打开 http://127.0.0.1:8080/
`--frame-addr` 与 `--status-addr` 都是可选的，通常不传。页面画的是**显示控制器自己的显存** ——
对任何固件那就是屏幕，不需要任何地址；这两个参数只服务 guest RAM 回落路径，而地址是由
`tools/uvk5_buffers.py` 从**正在运行的那份固件**里读出来的。自己在命令行给一个，就跳过这次搜索。
仓库里不保存任何一份构建的地址。
把任意 `.bin` 拖到页面上即可启动。页面上的 **Firmware slots** 表可以读写 flash 镜像里
多系统固件的四个槽位，**Multiboot** 会按住 MENU 重启以进入多系统菜单——前提是那份构建
确实带菜单：页面会标注不带菜单的构建，因为那时这个按钮做不了任何事。
再确认一下没坏：
bash tools/run_tests.sh -q # 约 15 秒，不需要模拟器
bash tools/run_tests.sh # 全部；需要第 1 步那棵树
## 构建
需要 QEMU 7.2 源码树，以及 `meson`、`ninja`、`libfdt-dev`、`libglib2.0-dev`、
`libpixman-1-dev`。
# 1. 把源文件放进 QEMU 源码树
cp qemu/py32f071.c $QEMU/hw/arm/
cp qemu/armv7m_systick.c.patched $QEMU/hw/timer/armv7m_systick.c
cp qemu/armv7m_systick.h.patched $QEMU/include/hw/timer/armv7m_systick.h
# 2. 注册这台机器。在 $QEMU/hw/arm/Kconfig 里：
# config UVK5_V3
# bool
# default y
# depends on TCG && ARM
# select PY32F071_SOC
# config PY32F071_SOC
# bool
# select ARM_V7M
# select UNIMP
# 在 $QEMU/hw/arm/meson.build 里：
# arm_ss.add(when: 'CONFIG_UVK5_V3', if_true: files('py32f071.c'))
# 3. 只构建 ARM target
cd $QEMU
./configure --target-list=arm-softmmu --disable-docs --disable-tools
cd build && ninja qemu-system-arm
然后验证构建真的能用，大约一分钟：
bash tools/run_tests.sh # 全部，几分钟
bash tools/run_tests.sh -q # 只跑单元测试，约 15 秒，不需要模拟器
**runner 会先检查构建，失败就拒绝继续。** 因为 `ninja` 失败时会把上一个二进制留在原地，
否则测试会拿一份从未编译过的代码跑出"通过"。单个测试仍然可以独立运行：
python3 tools/keypad_test.py
python3 tools/test_flash_persist.py
python3 tools/test_freq_entry.py
python3 tools/test_serial_rx.py
python3 tools/test_slot_serial.py
python3 tools/test_bk4819.py
bash tools/test_bk4819_readback.sh
python3 tools/test_smeter.py
python3 tools/test_ptt.py
python3 tools/test_scan.py
python3 tools/test_audio_path.py
python3 tools/test_battery.py
python3 tools/test_millis.py
python3 tools/test_spectrum.py
这件事比看起来重要。键盘可以在 -O2 下静默失效而**不产生任何编译警告** ——
见[还原程度](#还原程度)里关于 `volatile` 的说明 —— 所以"构建干净"不等于按键能用。
其中几个测试覆盖 flash 路径，那里有四个各自独立的故障，每一个都会把已存频率清零
而**不报任何错误**：细节见
[AGENTS.md](AGENTS.md#the-flash-bugs-four-faults-one-symptom)。
其余测试：
cd tools && python3 -m unittest discover -p 'test_uvk5*.py' -v # 快，不需要模拟器
cd tools && python3 -m unittest test_webui -v # 快，不需要模拟器
python3 tools/test_webui_e2e.py # 自己启动模拟器
## 运行
python3 tools/make_flash.py # 执行一次，生成 assets/flash.img
模拟器会写入这个镜像，所以一次会话可能留下改过的设置、甚至损坏的 EEPROM。
`assets/pristine/` 保存了镜像刚生成时的带校验和副本，`tools/restore_flash.sh` 负责还原：
tools/restore_flash.sh --verify # 参考副本本身是否完好
tools/restore_flash.sh --diff # 当前镜像变了没有，变了多少
tools/restore_flash.sh # 还原，并先保存当前镜像
参考副本以 gzip 存储，占 2.3 KiB 而不是 2 MiB —— 因为镜像几乎全是 0xFF，小到可以放进 git。
运行时的镜像仍被忽略：它是会被写入的构建产物。
tools/run.sh # 启动机器
tools/where.sh # 固件当前执行到哪里
python3 tools/uvk5_buffers.py --qmp 127.0.0.1:4444 # 这份固件把它们放在哪
python3 tools/screenshot.py --frame-addr 0x... --status-addr 0x... \
--port 1234 --out screen.png
python3 tools/key.py MENU # 注入一次按键
tools/gpiob_dump.sh # GPIOB 寄存器
这台机器在 1234 端口暴露 GDB stub，QMP socket 在 `/tmp/uvk5-qmp.sock`。它是无头的：
屏幕是从 guest 内存里读出来而不是画出来的，所以不需要任何显示后端。
截图需要 `gFrameBuffer` 和 `gStatusLine` 的地址，而它们在不同固件构建之间会变。这样找：
arm-none-eabi-nm firmware.elf | grep -E 'gFrameBuffer|gStatusLine'
## 网页远控
`tools/webui.py` 提供 LCD 画面和一个可点击的键盘，这样就能在浏览器里操作电台，
不用反复敲 `key.py` 加 `screenshot.py`。
tools/run.sh # 先起模拟器
python3 tools/webui.py # 不需要地址：它画的是面板显存
打开 。键盘按电台的实际布局排列，侧键在旁边。方向键、
回车（MENU）、Esc（EXIT）和数字键都绑定到了对应的物理按键。
按键时长取自你实际按住的时间，因为固件把超过 400 ms 的按压当作**长按**并派发成不同事件。
浏览器分别发送两个边沿，而不是让服务端按固定时长模拟一次按压。
想脚本化的话，接口如下：
| 路由 | 用途 |
| --- | --- |
| `GET /` | 页面本身 |
| `GET /stream` | multipart PNG 流，最高 15 fps |
| `GET /frame.png` | 单帧 |
| `POST /api/key` | `{"key": "MENU", "action": "down"}` — 也可以是 `up` 或 `tap` |
| `POST /api/ptt` | `{"held": true}` — 按住 PTT，`false` 释放 |
| `POST /api/release-all` | 释放所有按键，万一有键卡住 |
| `GET /api/status` | QMP `query-status`，另含 `speaker`、`panel` 与 `firmware` |
| `GET /api/firmware` | 当前镜像，以及它将按什么形态加载 |
| `POST /api/firmware` | 请求体就是 `.bin` 或 `.elf`；启动它并重启模拟器 |
| `GET /api/slots` | 当前 flash 镜像里的固件槽 |
| `POST /api/slots/` | 请求体是一个 `.bin`；写进槽 `n` 并重启 |
| `POST /api/slots//erase` | 擦除槽 `n` |
| `GET /api/apps` | 同一 flash 镜像里 Labs 版的叠加应用槽 |
| `POST /api/apps/` | 请求体是一个 `.app`；装进应用槽 `n`（加 `?force=1` 可覆盖非应用数据） |
| `POST /api/apps//erase` | 清空应用槽 `n` |
| `GET /api/apps/radio` | 问正在运行的固件它在每个应用槽里看到了什么（`0x0730`） |
| `POST /api/flash` | 请求体是一份 flash 镜像；之后就用它 |
画面现在取自显示控制器自己的内存：对面板的 `gram` 属性做一次 QMP `qom-get`。
这样无论固件是谁写的、把缓冲区放在哪里，画面都是对的 —— 同一祖先改出来的各个版本
显示逻辑也各不相同，多系统那版干脆把图像放在完全不同的位置。
下面这段是**旧的取帧路径**（用 QMP `memsave` 直接读 guest RAM 里的
`gFrameBuffer` 与 `gStatusLine`，每帧约 1.35 ms），它保留为"没有面板模型的模拟器"
的回退路径；接下来的两条注意事项针对的正是它：
- **必须用 `memsave`，不能用 `pmemsave`。** 帧缓冲符号是 CPU 虚拟地址。`pmemsave` 会把参数
当成物理地址，返回一整块零 —— 于是画面渲染成全空白，而且哪里都不报错。
- **不要走 gdb。** `screenshot.py` 通过 gdb 读帧，而 gdb 每次 attach 都会暂停 guest。
这对实时流完全不可用，而且会扰乱按键防抖的时序。
使用前值得知道的两个限制：
- **QMP socket 只接受一个客户端。** 服务运行期间，`tools/key.py` 无法连到同一个模拟器。
- **没有任何认证。** 任何能访问到这个端口的人都能完全控制这台模拟电台。正因如此，
它默认只绑定 loopback。
### 从页面上传固件
把 `.bin` 直接拖到页面上，或用 "Firmware" 选择文件，服务器就会存下它并启动它。
不需要包成 ELF，也不需要你去查地址。
镜像有两种形态，加载地址不同：
| 形态 | 怎么认出来 | 加载地址 |
| --- | --- | --- |
| 应用镜像 | 复位向量在 `0x08002800` 之后 | `0x08002800` |
| 整片镜像 | 复位向量落在引导区（`0x08000000`..`0x080027ff`） | `0x08000000` |
`.elf` 自带程序头，两者都不需要。形态是**从镜像自己的头两个字读出来的**
（主机侧 `tools/uvk5_image.py`，机器侧 `uvk5_sniff_app_offset()`），不是靠标志位或
文件名，因为判断错的症状是**静默**的：镜像整体偏 `0x2800` 字节，第一次取指读到的是
随便什么数据。不是可启动镜像的文件会以 400 拒绝，电台继续跑原来的固件。
上传文件放在 `work/firmware/`（`UVK5_UPLOAD_DIR` 可改）。模拟器正在运行时上传会
让它重启一次 —— 镜像是 QEMU 启动时选定的。
这里两种形态都端到端验证过：应用 `.bin`、`.elf`，以及一个"引导入口跳到
`0x08002800` 处应用"的整片镜像，最终都到达同一幅画面。
### 固件槽，与多系统版固件
v6.0.0 版把开机菜单和四个固件槽放在外部 flash 里：开机按住 MENU 就会列出它们，选中一个
会用该槽的镜像重刷内部 flash 并复位。两部分都能从网页上操作。
- **固件槽**一栏每个槽一行，显示名字、版本、大小，以及头部 CRC-32 与镜像是否一致；可以
往某个槽写入一个 `.bin`，或擦除该槽。改动只写**工作副本**
（`work/firmware/flash-current.img`），绝不改服务器启动时指定的那份文件，改完自动重启
模拟器来生效。
- **Multiboot**（或 Shift+M）会**从复位起按住 MENU** 重启模拟器。网页的按键事件做不到
这件事，因为固件在复位后的头几毫秒就采样键盘。机器侧对应
`-M uv-k5-v3,boot-key=MENU` 或 `UVK5_BOOT_KEY`，保持时间由 `UVK5_BOOT_KEY_MS`
决定（默认 8 秒：开机路径可能花 20 秒把当前固件"采纳"进槽 0，之后才会去采样键盘）。
- `tools/uvk5_slots.py` 做同样的事但离线：把槽写进 flash 镜像，并打印每个槽的内容。
### 读回守卫，以及一个**还不算守卫**的草稿
`tools/test_bk4819_readback.sh` 守着「读回左移一位」那个 bug —— 读寄存器交出的值偏一位。它需要
ARM gdb，所以只在装了它的机器上跑。`tools/test_bk4819_readback.py` 是正在做的可移植替代，但
**它现在还不是守卫**：在正确的模型上它通过，可是**把修复拿掉它并不会失败**，说明它观测的位置
不是客人真正采样的那一刻。因此它**刻意没有注册进** `tools/run_tests.sh` —— 不能用一个未经证明的
检查换掉一个已经证明的。要等观测点移到驱动真正的采样边沿，它才能接手。
### 哪份构建渲染正确，这件事怎么判定
网页画的是显示控制器**自己的显存**，不是固件的 framebuffer，所以它不需要知道某份固件把画面
放在哪 —— `tools/panel_dump.py` 在命令行里做同一件事，一个字符一个像素，方便把两份构建 diff：
tools/panel_dump.py --qmp 127.0.0.1:4444 # ASCII
tools/panel_dump.py --qmp 127.0.0.1:4444 --png shot.png # 放大后的 PNG
对这里量过的构建，这条路是忠实的：CN 5.9.0 的面板与它自己的 framebuffer **8192 个像素里吻合
8188 个**，而取回的 6.0.0 构建渲染出来**逐字节相同**。两者把面板寄存器配成**一样**的值 ——
`0xA1` 段反序、`0xC0`、`0xA6`、列 0..127、起始行 0 —— 这正是关键：**映射不是寄存器决定的，
而是驱动决定的**，因为有的驱动在软件里补偿面板的段顺序，有的不补偿。所以映射无法从控制器设置里
推导，只能**量**出来（`--mapping` 就是干这个的）。
面板模型目前还有两处没落实，任何用到它们的构建都会像素错位：**显示起始行**（`0x40|n`，纵向
滚动），以及控制器的 **132 列** —— 模型把像素存在 `col - 4`，并把列计数器在 128 处回绕，所以
按 4..131 寻址的驱动会丢掉前 4 个像素、整行左移。两条都在待办上；都不影响上面量过的构建。
### MOTO/DFU 刷机，以及这份构建没有打开的开关
出厂引导就在机器上，而且它**确实会说刷机协议**：真正的 `0x0518` / `0x0530` / `0x0519` 交互，
38400 波特，在应用区之前的 10 KB 里。它不肯做的，是**从外部**进入那个模式。下面是量出来的，不是猜的：
| 尝试进入 DFU 的方式 | 实际发生了什么 |
| --- | --- |
| 复位起按住 PTT | 普通启动。固件自己的 `BOOT_GetMode()` 在没有第二个键时返回 `BOOT_MODE_NORMAL` |
| PTT+SIDE1、PTT+SIDE2、MENU | 进了应用的几个特殊模式（F_LOCK、AIRCOPY、MULTIBOOT），从不是引导 |
| 开机窗口内主机发字节（含 `0x0530`） | 被忽略；PC 从未离开应用区 |
| 固件自带的 `0x05DD`（reset）命令 | 普通复位，直接回到应用 |
引导的判据只有一个字节：`ldrb r0,[r4]`，`r4 = 0x20000020`，与 1、2、3 比较，只有 **3** 才
会进入 DFU 处理器。这个字节在 SRAM 里，所以它只能挺过**软**复位：必须是**正在运行的程序**写它
然后复位。在固件里那就是 `overlay_FLASH_RebootToBootloader()`，而 `0x05DD` 只有在构建定义了
`ENABLE_OVERLAY` 时才走那条路：
case 0x05DD: // reset
#if defined(ENABLE_OVERLAY)
overlay_FLASH_RebootToBootloader();
#else
NVIC_SystemReset(); <-- 这份构建走的是这里
#endif
**所以 MOTO 刷机不是卡在模拟器上。** 引导能跑、DFU 处理器存在、进入条件已知且可复现；这份固件
构建只是没有打开唯一能走到那里的那个开关。多系统版出于同样的原因有同样的性质——可以参考网页在
没有开机菜单的构建上打印的那句提示。
布局来自固件源码 `App/driver/mb_flash.h`：槽 0 在 `0x020000`，是内部镜像的备份；槽 1..4
从 `0x040000` 起、每 128 KiB 一个；镜像从槽内偏移 4 KiB 开始；64 字节头部含魔数
`FMB1`、镜像大小和 CRC-32。固件自带的 `0x0720`..`0x0727` 串口命令也按同样方式写槽，
Windows 上的工具走的就是那条路。
有两种行为看起来像模拟器出错，其实不是：当**状态标记损坏**而槽 0 有效时，固件会停在
`STATE ERROR` 画面上以保护 Main；当状态标记**缺失**时，它会在菜单出现前把当前固件"采纳"
进槽 0（重写外部 flash）。写槽时会顺手擦掉那两个标记扇区，让它能重新判断。模型里的内部
flash 是可编程的（`0x40022000`：解锁、页擦除、编程、EOP、永不 BSY），所以恢复槽位是真的
替换了复位后 CPU 执行的镜像。
### 从别处访问
这里的部署方式是服务只监听 loopback，前面放 nginx 做 TLS，对外是
`https://k6v3.mckero.dn42/`。vhost 配置见
[docs/reverse-proxy.md](docs/reverse-proxy.md)，其中对这个应用特别重要的两项是：
`proxy_buffering off`（否则画面流会一阵一阵地到）和 `X-Forwarded-For`（否则每条日志
都会被记成 127.0.0.1）。
用 `--host ::` 直接绑定也可以，但既然没有认证，那这个端口就必须按来源地址过滤。
`tools/dn42_firewall.sh` 把它限制到 DN42：
tools/dn42_firewall.sh apply 8080 # 只允许 DN42 + loopback
tools/dn42_firewall.sh show 8080 # 规则和包计数
tools/dn42_firewall.sh remove 8080
一个容易搞错的细节：这台主机的 `INPUT` 默认策略是 `ACCEPT`，所以只**放行** DN42 的规则
什么都改变不了 —— 一条规则都没有的时候，那个端口本来就是可达的。真正起作用的是**最后那条
`DROP`**。请通过看计数器来验证，而不是靠假设：
tools/dn42_firewall.sh show 8080
# DROP 计数在涨，说明非 DN42 的流量真的被拒了
这些规则重启后不保留。重新执行 `apply`，或者用 `iptables-persistent` 持久化。
**PTT 不在键盘矩阵里**，因为固件是直接读它自己的引脚（PB10），而不是当成矩阵键去扫描。
它在界面上有独立按钮、也有独立接口，而且是"按住"而非"点一下"：
curl -X POST -H 'Content-Type: application/json' \
-d '{"held": true}' http://127.0.0.1:8080/api/ptt
任何结束会话的动作都会释放它 —— 把指针拖出按钮、关闭标签页、或者 `POST /api/release-all` ——
所以客户端消失不会让电台一直处于发射状态。`press` 属性仍然拒绝把 "PTT" 当作按键名；
未知按键返回 400 而不是转发出去。
## 音频
**没有音频，而且没有什么可加的。** 在真机上，喇叭和麦克风都不经过 MCU：接收音频在 BK4819
内部解调，以模拟信号从它的 AF 输出出来；发射音频从麦克风直接进入芯片自己的 ADC。
固件全部能碰到的只有三样东西：
| | |
|---|---|
| PA8 | 功放使能，开或关 |
| `REG_47` | 芯片路由哪一路 AF 源 |
| `REG_64` | 一个供固件显示的电平值 |
**MCU 的地址空间里任何地方都不存在音频采样**，所以模拟器没有东西可以采集或播放 ——
网页也不需要麦克风或播放权限，因为根本没有内容需要它承载。在这里生成声音，等于
编造固件从未产生过的数据。
**真实可用的**是"固件此刻是否想出声"，而 PA8 精确表达了这一点。界面把它显示成电源状态旁边的
一个喇叭图标，`/api/status` 以 `speaker` 字段上报。按 SIDE1 进入监听模式，它就会亮起。
## 这台机器是怎么搭起来的
寄存器布局来自固件自带的厂商 CMSIS 头文件
（`Drivers/CMSIS/Device/PY32F071/Include/py32f071xB.h`），不是猜的。
FLASH 0x08000000 128 KB 应用在 +0x2800，bootloader 在它下面
SRAM 0x20000000 16 KB
RCC 0x40021000
GPIO 0x50000000 端口 A、B、C、F，间隔 0x400
SPI1 0x40013000 显示屏
SPI2 0x40003800 flash
ADC1 0x40012400
已建模：RCC、GPIO、ADC、两个 SPI 控制器、DMA1、TIM2、PY25Q16 flash，以及
ST7565 显示控制器自身的设置（对比度、反显、开屏/关屏）。
其余全部由一个带日志的兜底模块响应 —— **那份日志正是判断下一个值得建模的东西的依据。**
固件能启动之前，有七件事必须做对，每一件都是靠观察它停在哪里发现的：
- **在应用偏移处做 flash 别名。** 内核从地址 0 取向量表，而镜像加载在 0x08002800，
所以 0 必须别名到那里，而不是 flash 基址。
- **时钟就绪位。** `BOARD_Init` 会轮询它们；每个使能位都要镜像到对应的就绪位。
- **ADC 校准。** `CR2.CAL` 是写 1 启动、硬件自清，所以绝不能把它存成置位状态，
否则等待循环永远出不来。
- **SPI 标志位。** 传输在寄存器写入内部就完成了，所以 TXE 保持置位，RXNE 由写入抬起。
- **DMA。** flash 驱动从不碰 SPI 数据寄存器 —— 它武装通道 4 和 5、使能传输完成中断，
然后自旋等待自己 ISR 设置的标志。
- **SysTick。** 见下文。
- **收发芯片数据线。** `RADIO_SetupRegisters` 等待 BK4819 REG_0C 的 bit 0 清零。
那条总线是 GPIO 位操作驱动的，所以在这条总线有真实模型之前，PB9 保持低电平，
让读取返回零。
## 时序
`SYSTICK_DelayUs` 轮询 SysTick 计数器并累加差值。在真机上每次循环迭代会让计数器前进
几十个 tick；在模拟环境下，一次寄存器读取相对 guest 时间的开销要大得多，所以每次读取
计数器几乎不动。实测：一个 120 ms 的延时，在四秒里只前进了所需 5,760,000 个 tick 中的
832 个 —— 照这个速度要 **7.7 小时**才能完成。
**降低时钟频率没有用**，这一点值得在尝试之前知道：瓶颈是每秒的循环迭代次数，不是计数器速度。
把 48 MHz 降到 200 Hz 只快了 32 倍。
真正有效的办法是报告一个跑在真实值前面、且每次读取都在增长的计数值。SysTick 上的
`poll-boost` 属性就是干这个的。**之前有两次尝试是把那个值写回定时器**，结果每次读取都会
重新锚定计数 —— 上报的值不再变化、固件的 `if (cur != prev)` 判断永远不成立、
循环彻底卡死。
代价是任何延时期间 guest 时间都跑得飞快。对于验证菜单和控制流没问题；用来判断信号时序则是错的。
`poll-boost` 只加速计数器**读取**。SysTick **中断**仍然接近实时触发，而正是它们驱动
`SysTick_Handler` → `gNextTimeslice` → `APP_TimeSlice10ms` → `CheckKeys`。所以固件的
10 ms 时间片阈值在实际时钟下是成立的：一个按键必须按下 20 ms 才会被登记，400 ms 则成为长按。
**把这两者分清很重要。** `tools/key.py` 最初按住按键 2500 ms，前提是以为 guest 时间在这里
也跑得快 —— 结果把每次按压都变成了长按。那些在短按松手时才动作的处理函数（`MAIN_Key_MENU`
就是其中之一）全都无视了它，于是键盘看起来是坏的，其实并没有。
## 阶段 A：宿主机上的 CW 时序链
`harness/`、`stubs/`、`shim/` 和 `tests/` 把 `app/cwkeyer.c` 与 `app/cwmacro.c`
**原样不改**地对着桩驱动编译，配一个虚拟时钟和脚本化的电键输入。喂进一串触点闭合的时间线，
就能对解码出的字符和码元时长做断言。
**固件源码原样编译是刻意的。** 为了让它们能在宿主机上构建而去修改，会让测试与电台实际运行的
代码逐渐脱节。`CW_ReadKeys` 里的防抖是**照抄**而不是打桩的，因为它的不对称性
（要连续三次读取才登记按下，而释放是立即的）本身就是被测时序行为的一部分。
## 显示控制器自己的设置
对比度（`SetCtr`）和反显（`SetInv`）是发给 ST7565 的命令，不是帧缓冲内容 ——
`0x81 <值>` 与 `0xA6`/`0xA7` —— 所以 `gFrameBuffer` 一个字节都不变，任何渲染这份缓冲的
界面都看不出效果。这就是 SPI1 后面挂了一个小型 `TYPE_ST7565` 的原因（A0 接 PA6、CS 接 PB2，
即 `App/driver/st7565.c` 用的引脚）。它解析命令流并暴露三个**只读**属性：
qom-get /machine/panel invert # 0xA6 / 0xA7 之后的值
qom-get /machine/panel contrast # 0x81 后面那个值
qom-get /machine/panel display-on # 0xAE / 0xAF 之后的值
`tools/uvk5_lcd.py` 在渲染时应用反显，因为这个效果是完全确定的，于是那个菜单项在网页里
看得见了。对比度是模拟量（玻璃有多黑），只报告不渲染。三者都在 `/api/status` 里，
页面上显示在喇叭图标旁边。`display-on` 只报告不动作：软复位（`0xE2`）是否清掉那个锁存位
无法确证，拿不确定的语义去把画面变黑，比不动它更糟。
## Windows 上
模拟器、模型和工具本身是可移植的，不可移植的是外围包装。有四处不同，现在都在仓库内处理了：
- **QMP 走 TCP。** Windows 版 QEMU 无法创建 unix socket，所以端点除了路径还可以是
`host:port` —— `tools/uvk5_qmp.py`、`tools/key.py`、`tools/uvk5_supervisor.py` 两者都收。
- **一处编译修正。** MSYS2 的 mingw-w64 能原样编译 QEMU 7.2，只有 `qemu/py32f071.c` 需要
`#include "qapi/visitor.h"`（`visit_type_uint64`），原版源码树不会间接带入。
- **发行版 `.bin` 不是内核镜像。** `armv7m_load_kernel()` 会把裸二进制加载到给它的地址上，
而这里那个地址是 flash 的**别名区**，于是 `.bin` 会整体高 0x2800 字节、永远起不来。
`tools/bin2elf.py` 给它套一个带正确程序头的 ELF32/ARM，这才是 `-kernel` 要的东西。
- **中文字体包在 SPI flash 里**，不在固件里：`tools/make_flash.py --blob 0:pack.uf2`
把每个 UF2 块放到它自己的目标地址。不做这一步，字体区读出来就是 0xFF。
`work/` 里留着一次 Windows 移植的记录：启动脚本、用固件源码验证过的取帧地址，
以及那些花掉时间的失败。
## 许可
Apache 2.0，见 [LICENSE](LICENSE)。
一个例外：`qemu/py32f071.c` 按其文件头声明采用 GPL-2.0-or-later。它被编译进 QEMU，
并且派生自 QEMU 的设备模型（GPL-2.0），所以不可能是别的许可。工具、harness 和文档
是 Apache 2.0。
## 致谢
基础固件：[armel/uv-k1-k5v3-firmware-custom](https://github.com/armel/uv-k1-k5v3-firmware-custom)。
寄存器定义来自厂商 CMSIS 头文件。
